Проектирование и изготовление ветряка

Страница 5

Сопоставительный анализ признаков заявленного решения с признаками прототипа и аналогов свидетельствует о соответствии заявленного решения критерию "новизна".

Признаки отличительной части формулы обеспечивают решение следующих функциональных задач:

Признаки "каждый ветровоспринимающий элемент выполнен в виде щелевого крыла, содержащего не менее двух параллельных лопастей" позволяют повысить аэродинамические силы на ветровоспринимающем элементе в 1,7-2 раза в сравнении с обычной - одинарной лопастью.

Признаки "профилю поперечного сечения лопастей придана серповидная форма, выпуклая в сторону вращения ветроколеса и вогнутая со стороны ветровоспринимающих поверхностей" обеспечивают, что при наличии ветра, независимо от его направления, на ветровоспринимающих элементах от 0 до 180° направления ветра возникают аэродинамические силы, заставляющие вращаться вал двигателя, так как поверхности ветровоспринимающих элементов, движущиеся навстречу ветру, имеют более низкое аэродинамическое сопротивление, чем ветровоспринимающие поверхности.

Признак "ширина и длина лопастей щелевого крыла увеличивается от его поверхности, воспринимающей ветер, не менее чем на 5% от размеров соседней наименьшей" обеспечивает возможность взаимодействия с ветром всех лопастей щелевого крыла.

Признаки "поперечному сечению наибольшей лопасти каждого щелевого крыла придана каплеобразная форма, для чего радиус кривизны профиля центральной части ее выпуклой поверхности выполнен меньшим, чем у остальных лопастей щелевого крыла" позволяют до минимума снизить аэродинамическое сопротивление передней кромки ветровоспринимающих элементов.

Признаки второго пункта формулы изобретения задают пространственную привязку лопастей щелевого крыла по отношению к оси вращения.

ВЕТРОДВИГАТЕЛЬ ДЛЯ ВЕТРЯКА

ВЕТРОДВИГАТЕЛЬ ДЛЯ ВЕТРЯКА



ВЕТРОДВИГАТЕЛЬ ДЛЯ ВЕТРЯКА

ВЕТРОДВИГАТЕЛЬ ДЛЯ ВЕТРЯКА

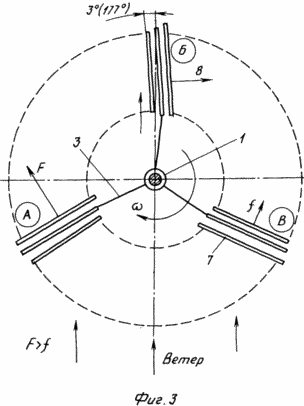

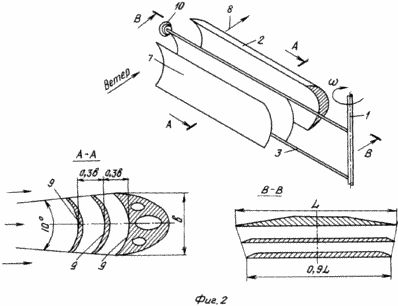

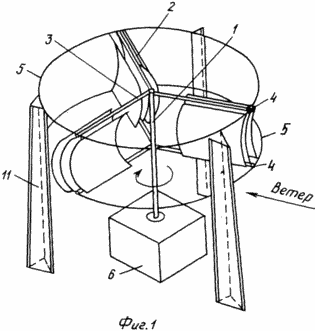

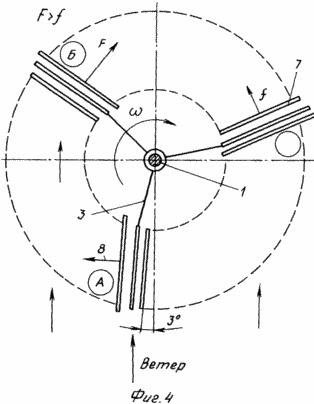

Изобретение поясняется чертежами, где на фиг.1 показан общий вид ветродвигателя; на фиг.2 показано укрупнено щелевое крыло; на фиг.3 и 4 показано взаимодействие ветроколеса с ветром при различных углах поворота колеса к ветру.

Ветродвигатель содержит ветроколесо с вертикальной осью вращения 1, снабженное не менее чем тремя ветровоспринимающими элементами 2, скрепленными с радиальными траверсами 3, жестко закрепленными на вертикальной оси вращения 1 перпендикулярно ей (при больших размерах ветроколеса число траверс равно двум, при малых можно использовать только одну траверсу). Внешние концы 4 траверс 3 оперты на кольцевую опору 5. При необходимости (при больших размерах ветровоспринимающих элементов), можно использовать две параллельные кольцевые опоры, разнесенные по высоте друг над другом, но по нашим расчетам в большинстве случаев достаточно одной. Ветроколесо установлено с возможностью взаимодействия с генератором электрической энергии 6. Каждый ветровоспринимающий элемент 2 выполнен в виде щелевого крыла, содержащего не менее двух параллельных лопастей 7, разнесенных в плоскости вращения ротора друг от друга на 0,3 хорды лопасти по типу щелевого крыла Жуковского Н.Е. Профилю поперечного сечения лопастей 7 придана серповидная форма, выпуклая в сторону вращения 8 ветроколеса и вогнутая со стороны ветровоспринимающих поверхностей 9, при этом ширина и длина лопастей щелевого крыла увеличивается от его вогнутой поверхности, воспринимающей ветер, не менее чем на 5% от размеров соседней наименьшей. Поперечному сечению наибольшей лопасти каждого щелевого крыла придана каплеобразная форма, для чего радиус кривизны профиля центральной части ее выпуклой поверхности выполнен меньшим, чем у остальных лопастей щелевого крыла. Кроме того, образующая ветровоспринимающей поверхности 9 наименьшей из лопастей 7 щелевого крыла радиальна и перпендикулярна вертикальной оси вращения 1.
