Проектирование и изготовление ветряка

Страница 7

Целью изобретения является повышение КПД и надежности в работе при любой скорости ветра, включая ураганный.

КАРУСЕЛЬНЫЙ ВЕТРОДВИГАТЕЛЬ

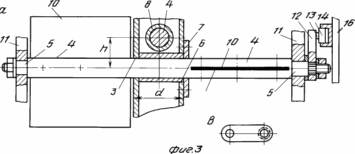

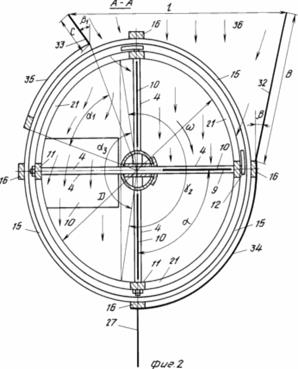

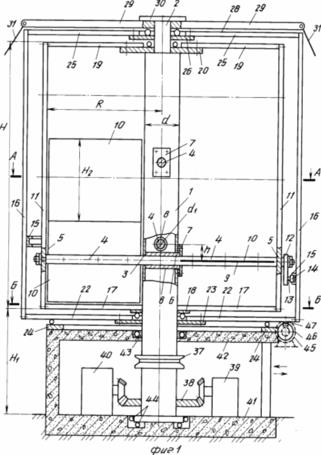

На рис. 1 изображен предлагаемый ветродвигатель, вертикальный разрез; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3а - горизонтальный вал с лопастями и другими деталями; на фиг. 3в - водило; на фиг. 4 - кулиса; на фиг. 5 - разрез Б-Б на фиг. 1.

Карусельный ветродвигатель содержит полый вертикальный вращающийся вал 1 с диаметром d, оканчивающийся шипом 2, общей высотой H + Н1 с взаимоперпендикулярными ступенчатыми отверстиями 3, выполненными на двух уровнях с высотой h (фиг. 1 и 3) и взаимодействующими с взаимоперпендикулярными горизонтальными валами 4. Один конец последних оканчивается шипом 5 и резьбой, а другой конец - таким же шипом 5, затем шлицами и резьбой. В противоположной стороне отверстий 3 выполняются окна 6 (фиг. 1 и 3), закрывающиеся через регулировочные прокладки крышками 7, закрепленными болтами (осевые линии). На крышках 7 выполнены отверстия, взаимодействующие с валами 4. Для предотвращения осевого перемещения вала 4 на него насаживается втулка 8, закрепленная на валу 4 болтом (осевая линия). Торцы втулки 8 взаимодействуют с внутренней стенкой вала 1 и внутренней стенкой крышки 7. Если диаметр вала 1 позволяет пройти человеку, то окно 6 на валу 1 не выполняется, так как втулку 8 на вал 4 насаживает человек, находясь внутри вала 1. Валы 4 выполняются с двумя взаимоперпендикулярными щелями 9, в которые насаживаются лопасти 10, крепящиеся болтами (осевые линии). Шипы 5 валов 4 насаживаются в отверстия, выполненные на стойках 11 и их левые концы через шайбы крепятся гайками (фиг. 1-3). На шлицы (правые концы валов 4) через шайбы насаживаются водила 12 (фиг. 1-3) и через шайбы крепятся гайками. На гладкое отверстие водила 12 насаживается палец 13 и через шайбу крепится гайкой (не показана), а на другой конец пальца 13 насаживается подшипник 14, взаимодействующий с кулисой 15 П-образного сечения, закрепленный на ветронаправляющие стойки 16. Для того, чтобы подшипник 14, насаженный на палец 13, точно двигался по кривой дорожке (фиг. 4), т. е. по кулисе 15, ее сечение выполняется обязательно П-образным. Вертикальные стойки 11 крепятся (осевая линия) на торцы радиальных балок 17, внутренние концы которых крепятся на кольцо 18, закрепленное сваркой (болтами) на вал 1. Верхние концы вертикальных стоек 11 крепятся на наружные торцы верхних радиальных балок 19 (осевая линия), а их внутренние концы крепятся на кольцо 20 (осевые линии), надетое на шип 2 и закрепленное болтами (осевые линии). С целью повышения жесткости наружные концы радиальных балок 17 соединяются дугами 21, образующими кольцо. Нижние концы вертикальных ветронаправляющих стоек 16 крепятся (осевые линии) на торцы радиальных балок 22, внутренние концы которых крепятся (осевые линии) на кольцо 23 (фиг. 1), взаимодействующее через ролики (не показаны) с валом 1 и кольцом 18. Радиальные балки 22 соединяются такими же дугами, как дуги 21, образующими кольцо, взаимодействующее через ролики со сплошным кольцом 24, закрепленным на крышке. Верхние концы ветронаправляющих стояков 16 крепятся на торцы радиальных балок 25, крепящихся на кольцо 26, взаимодействующие через подшипник (не показан) с шипом 2 и через ролики с кольцом 20. Радиальные балки 19 и 25 соединяются дугами как дуги 21 (фиг. 5).
